ایجاد نمودار باکس پلات توسط کلیکویو
در اینجا فرض بر این است که شما با باکس پلات یا نمودار جعبهای آشنایی دارید اما به صورت خلاصه در باکس پلات اطلاعات توسط يک کادر مستطيلي نمايش داده مي شود که ارتفاع یا طول این مستطیل فاصله میان چارک اول و چارک سوم است. چارک يعني يک چهارم دادهها به عنوان مثال اگر دادهها را مرتب سازی کنیم و به چهار بخش با تعداد برابرتقسیم کنیم آنگاه چارک سوم یعنی سومین گروه از این دادهها. اطلاعات نمایش داده شده در باکس پلات به شرح زیر است:
- میانه
- چارک اول
- چارک سوم
- دامنه میان چارکی
- ویسکرز
- مقدار ماکزیمم
- مقدار مینیمم
حال برای رسم این نمودار چکار باید در کلیکویو انجام داد، ابتدا اطلاعات زیر را در یک فایل جدید وارد کرده و آن را لود نمایید:(فرض کنید این اطلاعات مربوط به نمره درس ریاضی یک 12 دانشجوی رشته مکانیک از دو شهر تهران و یزد میباشد)
سپس این مراحل را انجام دهید:
Create Combo Chart⇒Dimentions(Used Dimentions=states),Experssion(Definition=0,uncheck Bar, checked BoxPlot)
حال با زدن گزینه Finish کار را به پایان ببرید, در اینجا با پیام No Data to Display مواجه میشوید، نگران نباشید دوباره وارد بخش طاحی شوید(درواقع پراپرتی نمودار را بیاورید) و مراحل زیر را ادامه دهید:

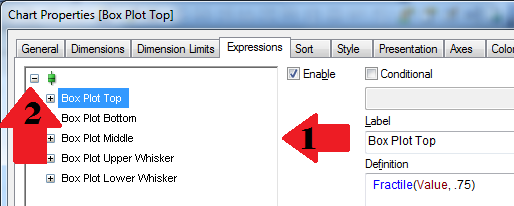

مطابق شکل زیر روی علامت + کلیک کنید
و به ترتیب این اطلاعات را وارد نمایید:
| Box Plot Top | Fractile(Value, .75) |
| Box Plot Bottom | Fractile(Value, .25) |
| Box Plot Middle | Fractile(Value, .5) |
| Box Plot Upper Whisker | Max(Value) |
| Box Plot Lower Whisker | Min(Value) |
حال:
Experssion(Add Definition=Max(value),uncheck Line & check Symbol,Definition=Min(value),uncheck Line & check Symbol)
Presentation(uncheck Show Legend , Symbol Size=3)
نمودار ساخته شده بصورت زیر خواهد بود:
